Преход за запресоване М/Ж.

Преход
Преход

Арт. № 14

Пресова връзка съгл. EN10088

М профил, Ø15 - Ø168,3

Работно налягане макс 16 бара

Неръждаема стомана 1.4404 (AISI316L)

DVGW - одобрение за вода

DVGW - одобрение за водни инсталации, включително питейна вода.

Окомплектован с черен о-пръстен EPDM (може да се смени със зелен или червен ).

Работна температура:

С EPDM О-пръстен (черен) –20 ºC до +110 ºC

С FKM О-пръстен (зелен) –20 ºC до +200 ºC

С FKM О-пръстен (червен) –10 ºC до +200 ºC

Монтажна дебелина:

1,5 мм за диаметри 15, 18, 22, 28, 35, 42, 54

2 мм за диаметри 76.1, 88.9, 108, 114.3, 139.7, 168.3

2,6 mm за диаметри 139,7, 168,3

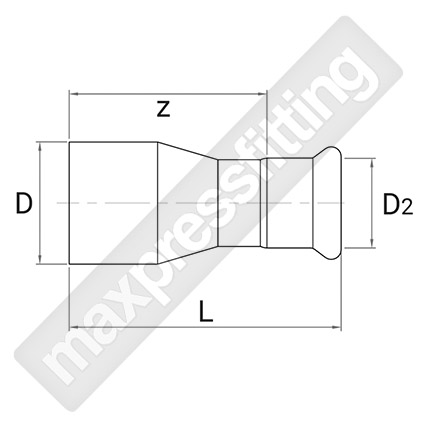

Арт. №14 Ø D D2 L z
MPF014018015 18 - 15 18 15 62 42
MPF014022015 22 - 15 22 15 64 44
MPF014022018 22 - 18 22 18 60 40
MPF014028015 28 - 15 28 15 68 48
MPF014028018 28 - 18 28 18 66 46
MPF014028022 28 - 22 28 22 65 46
MPF014035015 35 - 15 35 15 77 57
MPF014035018 35 - 18 35 18 77 57
MPF014035022 35 - 22 35 22 81 62
MPF014035028 35 - 28 35 28 74 52
MPF014042015 42 - 15 42 15 85 65
MPF014042018 42 - 18 42 18 87 67
MPF014042022 42 - 22 42 22 86 67
MPF014042028 42 - 28 42 28 82 60
MPF014042035 42 - 35 42 35 88 62
MPF014054015 54 - 15 54 15 92 72
MPF014054018 54 - 18 54 18 93 73
MPF014054022 54 - 22 54 22 92 73
MPF014054028 54 - 28 54 28 93 71
MPF014054035 54 - 35 54 35 101 75
MPF014054042 54 - 42 54 42 101 71
MPF014076022 76,1 - 22 *** 76,1 22 120 101
MPF014076028 76,1 - 28 76,1 28 123 101
MPF014076035 76,1 - 35 76,1 35 126 100
MPF014076042 76,1 - 42 76,1 42 130 100
MPF014076054 76,1 - 54 76,1 54 132 98
MPF014089022 88,9 - 22 *** 88,9 22
MPF014089028 88,9 - 28 *** 88,9 28
MPF014089035 88,9 -35 *** 88,9 35
MPF014089042 88,9 - 42 88,9 42 159 129
MPF014089054 88,9 - 54 88,9 54 162 128
MPF014089076 88,9 - 76,1 88,9 76,1 179 126
MPF014108022 108 - 22 *** 108 22
MPF014108028 108 - 28 *** 108 28
MPF014108035 108 - 35 *** 108 35
MPF014108042 108 - 42 *** 108 42
MPF014108054 108 - 54 108 54 179 145
MPF014108076 108 - 76,1 108 76,1 198 145
MPF014108089 108 - 88,9 108 88,9 206 148
MPF014139089 139,7 - 88,9 139,7 88,9 340 282
MPF014139108 139,7 - 108 139,7 108 307 236
MPF014168089 168,3 - 88,9 168,3 88,9 379 321
MPF014168108 168,3 - 108 168,3 108 360 289
MPF014168139 168,3 - 139,7 168,3 139,7 422 324
